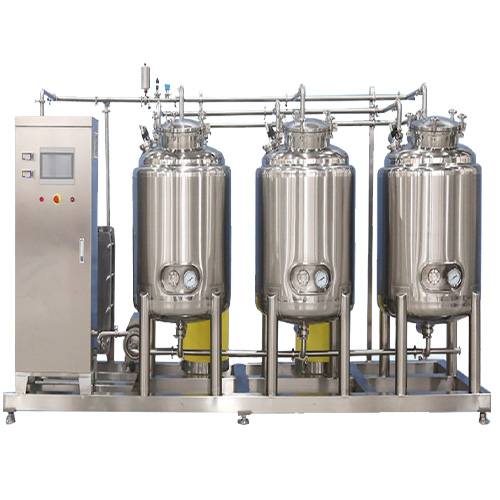

CIP清洗系统

产品介绍

CIP（Clean-in-Place）在线清洗系统是指在不拆卸设备的情况下，利用循环喷淋的酸液、碱液、热水、纯化水对设备内表面进行自动清洗。广泛应用于制药、食品、乳品、饮料、生物工程等需要高洁净度的行业。

工作原理

系统根据预设程序，依次将清洗液（通常为：预冲洗→碱洗→中间冲洗→酸洗→最终冲洗→纯化水冲洗）通过清洗泵输送到待清洗设备，经喷淋球均匀覆盖内壁。清洗液回流至清洗罐，可重复使用（酸碱罐）。最终冲洗水排放。整个流程由PLC自动控制清洗时间、温度、浓度。

主要结构组成

• 清洗液罐（碱罐、酸罐、热水罐、纯水罐）

• 清洗泵（变频控制）

• 板式或列管式换热器（加热清洗液）

• 气动阀门和管道

• 喷淋球（固定式或旋转式）

• 电导率仪、温度传感器、液位开关

• PLC触摸屏控制系统

• 记录仪（可选）

核心优势

1. 自动化：一键启动，自动执行清洗程序，减少人工误差。

2. 可重复利用：酸碱罐可多次使用，节省清洗剂。

3. 可验证：记录清洗时间、温度、电导率，提供清洗报告。

4. 覆盖全面：罐体、管道、阀门、离心机、换热器均可连接。

5. 符合GMP：材质316L，无死角，可SIP灭菌。

典型使用场景

• 制药：配液系统、发酵罐、储罐、灌装线的清洗。

• 乳品：牛奶罐、巴氏杀菌机、均质机的清洗。

• 饮料：混合罐、灌装机、管路清洗。

• 食品：调味品、酱料、油脂设备的清洗。

• 生物工程：发酵罐、分离设备、层析柱清洗。
